1 產品簡介

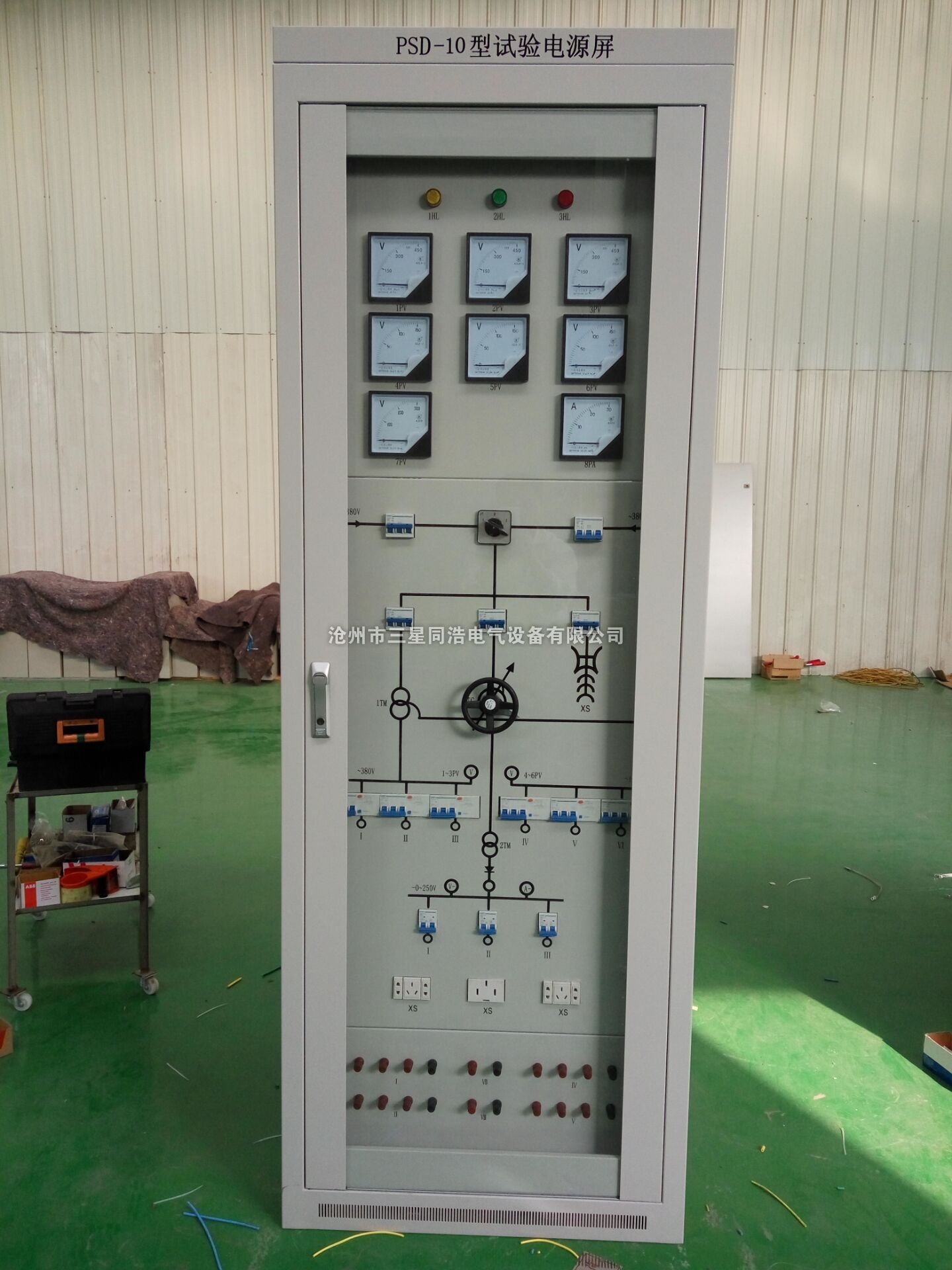

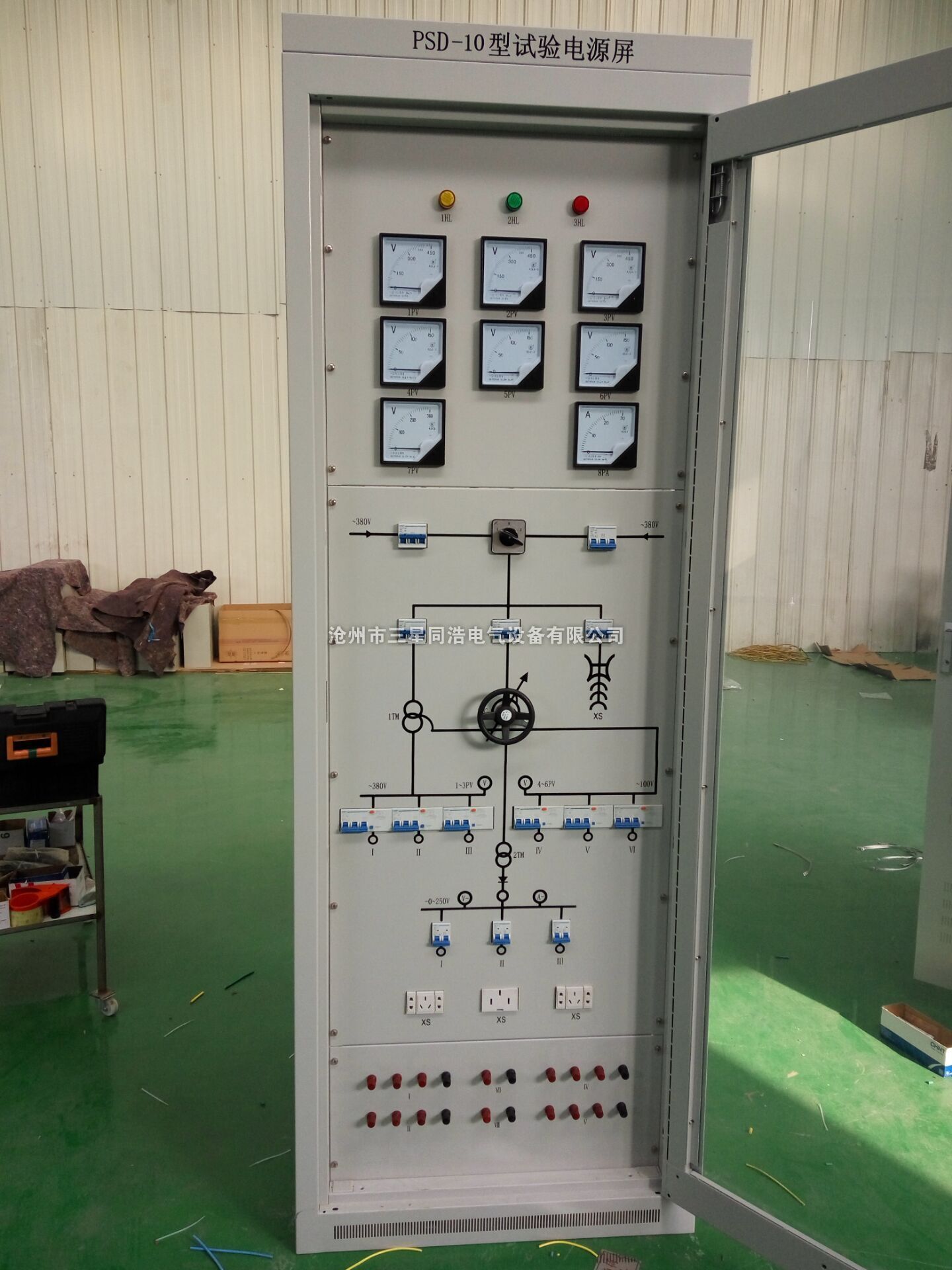

PSD-10型試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品,它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交直流試驗電源,為提高各種試驗工作的質量、保障人身、設備安全,提供了可靠保證。
2 使用條件
(1) 戶內使用,宜室內通風良好。
(2) 海撥高度≤2km。
(3) 環境溫度-10~50?C。
(4) 相對濕度≤90%。
(5) 大氣壓力80~110kPa。
(6) 周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。
3 技術參數
(1)工作電源:三相四線380V,50Hz兩路輸入互為備用。
(2)額定輸出
●交流部分
(1)額定輸出電壓:380V/220V 50Hz三相四線,三路輸出。
100V/57.7V 50Hz 三相四線,三路輸出。
(2)三相輸入平衡時,輸出有平衡度< 1%。
(3)三次諧波分量< 3%。
(4)交流變壓器容量15KVA,在小時負載率為50%狀態下間斷工作,最大輸出電流為3×22A。
(5)屏面設6個單相插座,1個三相插座。
●直流部分
(1)直流電壓0~250V連續可調,三路輸出。
(2)紋波系數<1.5%。
(3)整流變壓器容量5KVA,在小時負載率為50%狀態下間斷工作,最大輸出直流電流20A。
4訂貨須知
訂貨時須提供以下內容:
(1) 試驗電源屏的型號及數量。
(2) 屏體結構尺寸及顏色。
(3) 其他特殊要求。
